Màn hình LCD là gì? Khám phá cấu tạo và nguyên lý hoạt động

Trong kỷ nguyên công nghệ số hiện nay, màn hình hiển thị đóng vai trò là cầu nối quan trọng giữa con người và thế giới thông tin. Một trong những công nghệ phổ biến và có tầm ảnh hưởng sâu rộng nhất chính là LCD. Tuy nhiên, không phải người dùng nào cũng hiểu rõ màn hình lcd là gì nguyên lý hoạt động của nó phức tạp ra sao để có thể tái tạo những hình ảnh sắc nét và sống động trên các thiết bị như điện thoại, máy tính hay tivi. Bài viết này sẽ cung cấp một cái nhìn chuyên sâu và chi tiết nhất về cấu tạo, ưu điểm cũng như cơ chế vận hành của loại màn hình tinh thể lỏng này.

Màn hình LCD là gì và những ưu điểm vượt trội

Định nghĩa về công nghệ màn hình tinh thể lỏng

LCD là viết tắt của cụm từ tiếng Anh “Liquid Crystal Display”, dịch sang tiếng Việt có nghĩa là màn hình tinh thể lỏng. Đây là một loại công nghệ hiển thị sử dụng các phân tử tinh thể lỏng có khả năng thay đổi tính chất quang học khi có dòng điện chạy qua. Một đặc điểm quan trọng cần lưu ý là bản thân các tinh thể lỏng không tự phát sáng. Thay vào đó, chúng đóng vai trò như những “cánh cửa” điều tiết ánh sáng từ một nguồn đèn nền (backlight) phía sau để tạo ra hình ảnh trên màn hình.

Tinh thể lỏng là một trạng thái vật chất đặc biệt, tồn tại giữa thể lỏng và thể rắn. Ở trạng thái này, các phân tử có thể chuyển động như chất lỏng nhưng vẫn giữ được định hướng cấu trúc nhất định như chất rắn, cho phép chúng phản ứng linh hoạt với các kích thích điện từ.

Những ưu điểm nổi bật của màn hình LCD

Kể từ khi ra đời và thay thế các loại màn hình CRT cồng kềnh, LCD đã chứng minh được vị thế nhờ hàng loạt ưu điểm vượt trội:

• Thiết kế mỏng nhẹ: Nhờ cấu trúc các lớp phẳng, màn hình LCD có độ dày cực thấp, giúp tiết kiệm không gian và dễ dàng lắp đặt trên nhiều thiết bị di động.
• Tiết kiệm điện năng: So với các công nghệ hiển thị cũ, LCD tiêu thụ ít năng lượng hơn đáng kể, giúp kéo dài thời lượng pin cho laptop và điện thoại.
• Độ phân giải cao: Khả năng thu nhỏ các điểm ảnh (pixel) cho phép màn hình LCD đạt được độ sắc nét cực cao, hỗ trợ tốt các định dạng Full HD, 2K và 4K.
• Độ sáng tốt: Với nguồn đèn nền mạnh mẽ, màn hình LCD có khả năng hiển thị rõ ràng ngay cả trong môi trường có ánh sáng mạnh.
• Thân thiện với môi trường: Ít tỏa nhiệt và không phát xạ các tia có hại như màn hình ống tia cực âm cũ.

Cấu tạo chi tiết và nguyên lý hoạt động của màn hình LCD

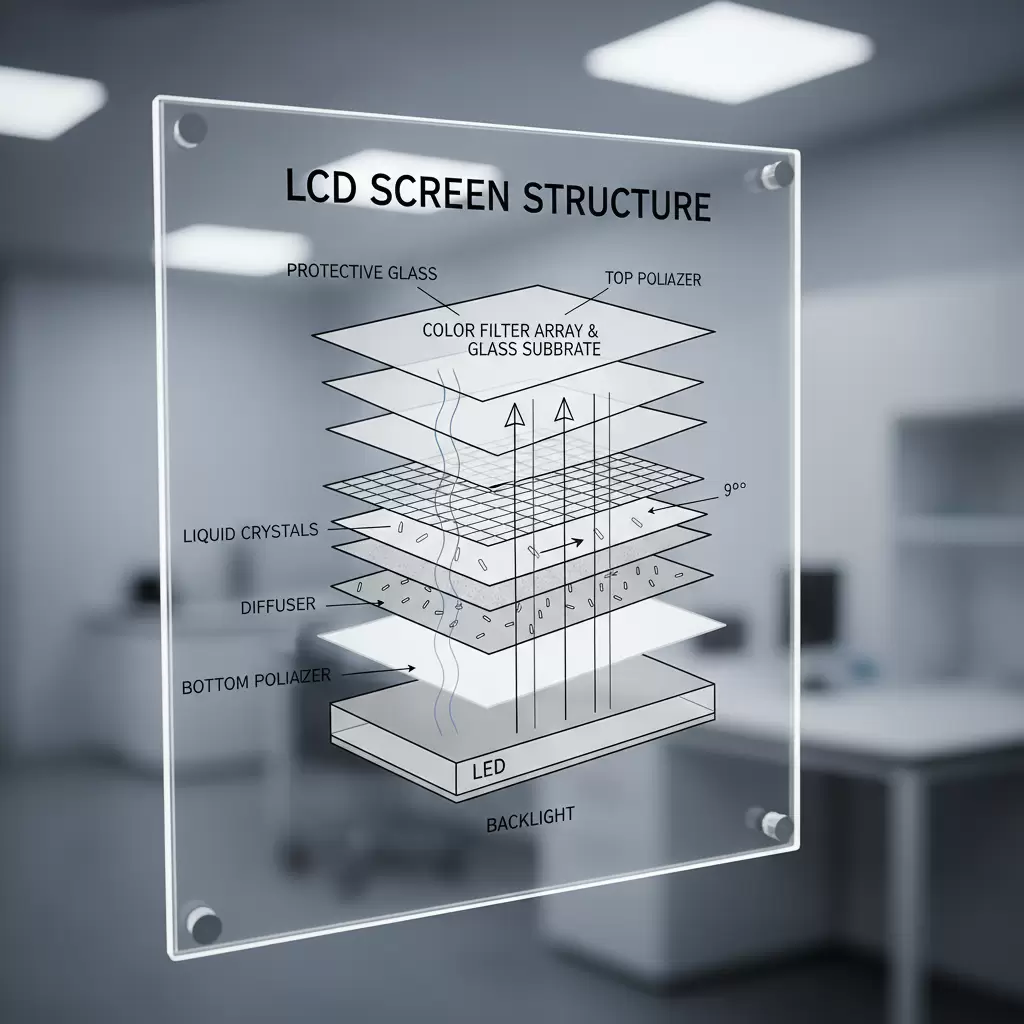

Các thành phần lớp cấu tạo nên màn hình LCD

Để hiểu rõ màn hình lcd là gì nguyên lý hoạt động của nó như thế nào, chúng ta cần bóc tách cấu trúc đa lớp phức tạp của nó. Một tấm nền LCD tiêu chuẩn thường bao gồm các thành phần chính sau:

1. Đèn nền (Backlight): Nằm ở lớp sau cùng, cung cấp ánh sáng trắng cho toàn bộ màn hình. Hiện nay chủ yếu sử dụng đèn LED.
2. Kính lọc phân cực dọc: Lớp kính này chỉ cho phép các sóng ánh sáng dao động theo phương thẳng đứng đi qua.
3. Lớp kính có điện cực ITO: Các điện cực trong suốt này dùng để điều khiển điện áp đặt vào lớp tinh thể lỏng.
4. Lớp tinh thể lỏng: Thành phần cốt lõi, nơi các phân tử sẽ xoay hoặc thay đổi cấu trúc khi có điện áp.
5. Bộ lọc màu (Color Filter): Gồm ba màu cơ bản là Đỏ (Red), Xanh lá (Green) và Xanh dương (Blue) để tạo ra hàng triệu màu sắc khác nhau.
6. Kính lọc phân cực ngang: Lớp kính ngoài cùng, vuông góc với lớp phân cực dọc, có nhiệm vụ chặn hoặc cho ánh sáng thoát ra ngoài tùy theo trạng thái của tinh thể lỏng.

Cơ chế hoạt động và hiển thị hình ảnh của LCD

Nguyên lý hoạt động của màn hình LCD dựa trên sự kết hợp giữa ánh sáng phân cực và sự biến đổi của tinh thể lỏng. Quy trình này diễn ra theo các bước sau:

• Bước 1: Đèn nền phát ra ánh sáng trắng. Ánh sáng này đi qua kính lọc phân cực thứ nhất và trở thành ánh sáng phân cực theo một hướng nhất định.
• Bước 2: Ánh sáng phân cực đi vào lớp tinh thể lỏng. Khi không có điện áp, các phân tử tinh thể lỏng được sắp xếp theo hình xoắn, giúp “bẻ cong” hướng của ánh sáng để nó có thể đi xuyên qua kính lọc phân cực thứ hai. Lúc này, điểm ảnh sẽ sáng.
• Bước 3: Khi có điện áp chạy qua, các phân tử tinh thể lỏng sẽ tự sắp xếp lại theo một đường thẳng, không còn khả năng bẻ cong ánh sáng. Do hướng ánh sáng không khớp với kính lọc phân cực thứ hai, ánh sáng bị chặn lại và điểm ảnh sẽ tối đi.
• Bước 4: Bằng cách điều chỉnh mức điện áp chính xác, hệ thống có thể kiểm soát lượng ánh sáng đi qua các bộ lọc màu RGB. Sự pha trộn giữa ba màu sắc này ở các cường độ khác nhau tại mỗi điểm ảnh sẽ tạo nên hình ảnh hoàn chỉnh mà mắt người nhìn thấy.

Các loại tấm nền LCD phổ biến trên thị trường

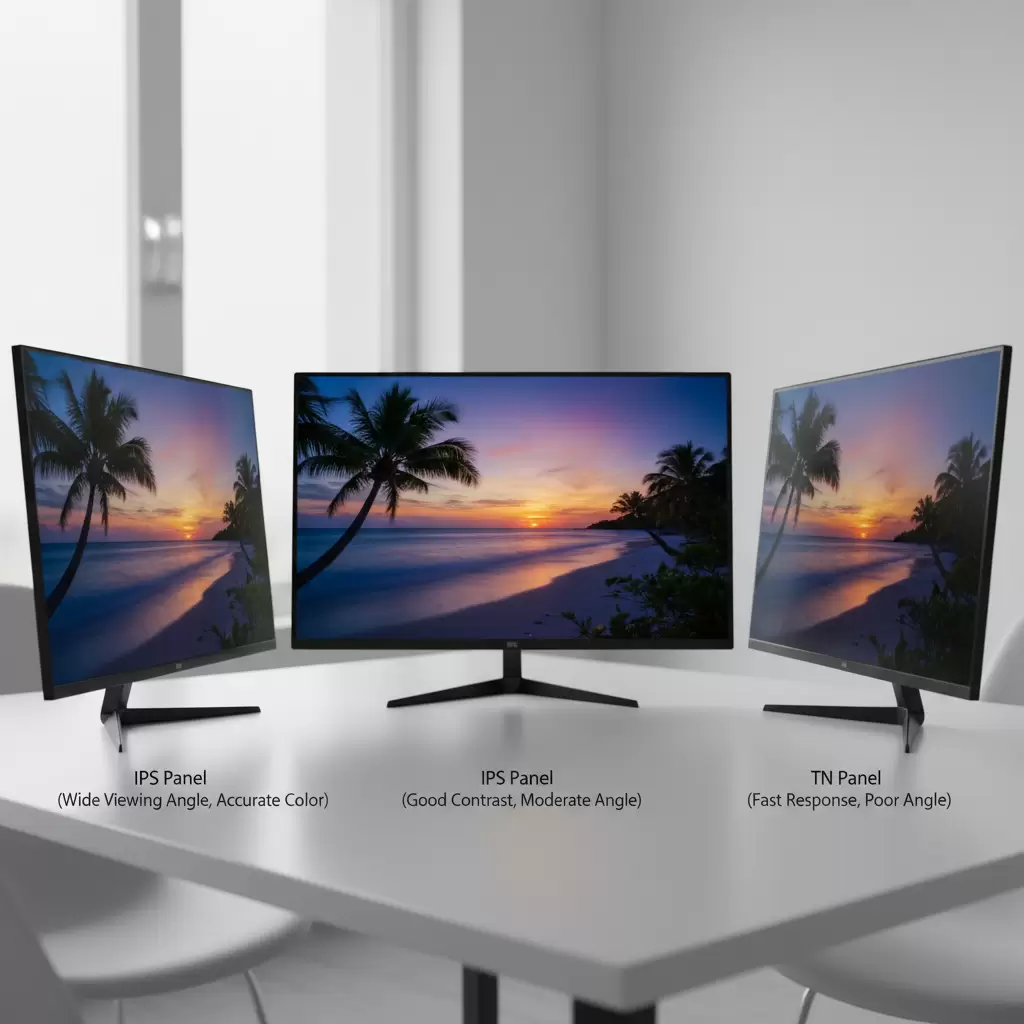

Phân biệt công nghệ tấm nền TN, VA và IPS

Dựa trên cách sắp xếp các tinh thể lỏng, màn hình LCD được chia thành ba loại tấm nền chính với những đặc tính riêng biệt:

• Tấm nền TN (Twisted Nematic): Đây là loại tấm nền lâu đời nhất. Ưu điểm lớn nhất là tốc độ phản hồi cực nhanh và giá thành rẻ, rất được game thủ ưa chuộng. Tuy nhiên, nhược điểm là góc nhìn hẹp và màu sắc không thực sự chính xác.
• Tấm nền VA (Vertical Alignment): Loại này có khả năng chặn ánh sáng tốt hơn khi cần hiển thị màu đen, tạo ra độ tương phản cao và màu sắc sống động hơn TN. Góc nhìn của VA ở mức trung bình.
• Tấm nền IPS (In-Plane Switching): Đây là công nghệ cao cấp nhất trong dòng LCD. Các tinh thể lỏng được sắp xếp theo hàng ngang, giúp mang lại góc nhìn rộng lên tới 178 độ và màu sắc vô cùng chuẩn xác. IPS thường được dùng trong các thiết bị đồ họa chuyên nghiệp và smartphone cao cấp.

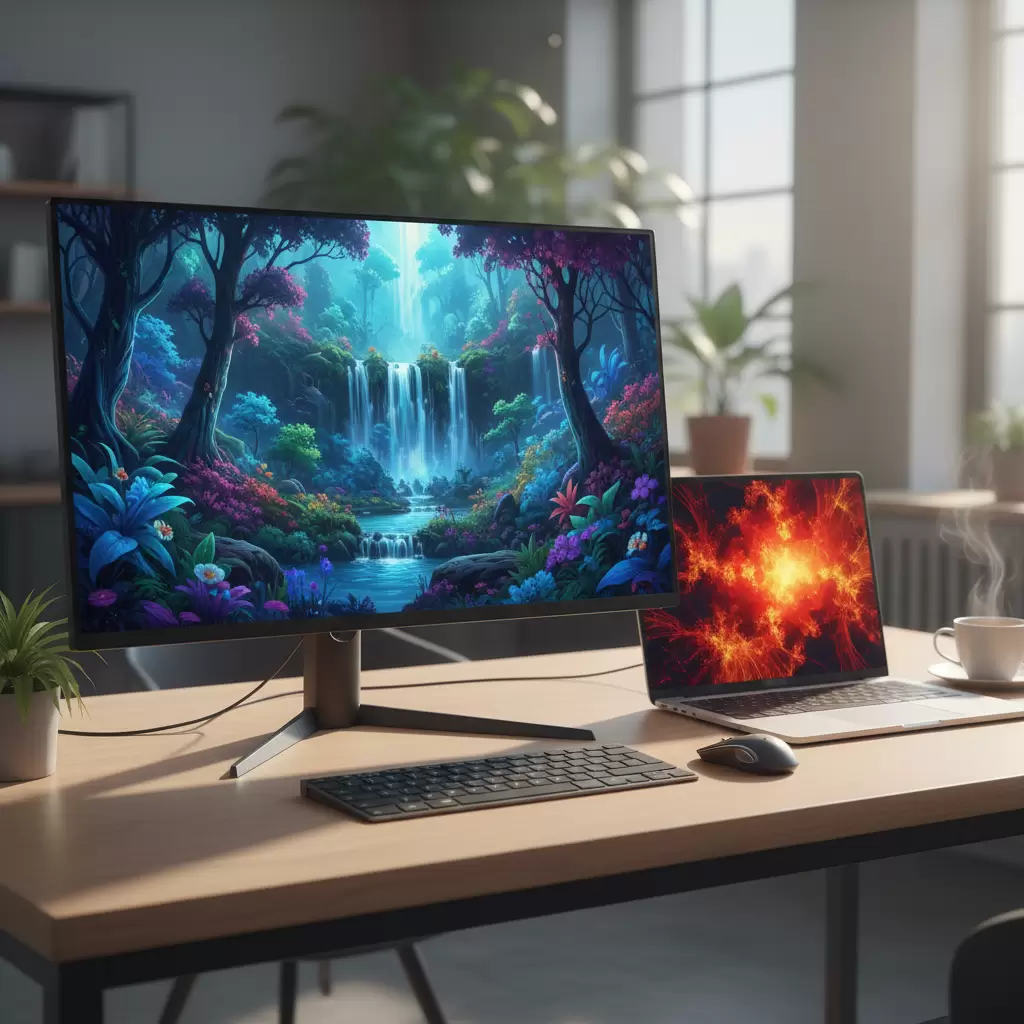

Ứng dụng thực tế của các loại màn hình LCD

Nhờ sự đa dạng về tấm nền và chi phí sản xuất ngày càng tối ưu, màn hình LCD có mặt trong hầu hết các lĩnh vực của đời sống:

1. Thiết bị gia đình: Tivi LCD, màn hình máy tính để bàn, máy tính xách tay.
2. Thiết bị di động: Điện thoại thông minh, máy tính bảng, máy chơi game cầm tay.
3. Công nghiệp và Y tế: Màn hình điều khiển máy móc, thiết bị nội soi, máy đo nhịp tim.
4. Giao thông vận tải: Bảng đồng hồ kỹ thuật số trên ô tô, hệ thống giải trí trên máy bay.
5. Quảng cáo: Các biển hiệu kỹ thuật số (Digital Signage) tại các trung tâm thương mại và sân bay.

Câu hỏi thường gặp (FAQ)

1. Màn hình LED và màn hình LCD khác nhau như thế nào?
Thực tế, màn hình LED chính là một loại màn hình LCD. Điểm khác biệt duy nhất nằm ở nguồn sáng nền: màn hình LCD truyền thống dùng đèn huỳnh quang (CCFL), trong khi màn hình LED dùng các đi-ốt phát quang (LED) để chiếu sáng, giúp tiết kiệm điện và mỏng hơn.

2. Tại sao màn hình LCD đôi khi xuất hiện “điểm chết”?
Điểm chết (dead pixel) xảy ra khi một bóng bán dẫn điều khiển tại điểm ảnh đó bị hỏng, khiến tinh thể lỏng không thể thay đổi trạng thái để hiển thị màu sắc theo ý muốn.

3. Tuổi thọ trung bình của màn hình LCD là bao lâu?
Một màn hình LCD chất lượng cao thường có tuổi thọ từ 30.000 đến 60.000 giờ sử dụng liên tục, tương đương với khoảng 10-20 năm nếu sử dụng ở mức độ thông thường.

Hy vọng bài viết này đã giúp bạn hiểu rõ màn hình lcd là gì nguyên lý hoạt động cũng như các đặc điểm kỹ thuật quan trọng của nó. Việc nắm vững các kiến thức này sẽ giúp bạn đưa ra quyết định mua sắm thông minh hơn khi lựa chọn các thiết bị điện tử cho bản thân và gia đình.
